Tiêu chuẩn quốc gia TCVN 10335:2014 về rọ đá, thảm đá

Ngày đăng: 28 Tháng Ba, 2022

Mục lục

Phạm vi áp dụng

Tiêu chuẩn này quy định các yêu cầu kỹ thuật, thi công và nghiệm thu các công trình sử dụng kết cấu rọ đáthảm đá được làm từ tấm lưới có mắt cáo hình lục giác hai vòng xoắn kép được mạ kẽm và bọc nhựa (PVC).
Tiêu chuẩn này áp dụng cho các công trình giao thông thủy sử dụng kết cấu rọ đá mắt lưới lục giác xoắn kép như: Đê chắn sóng; kè bờ; kè chỉnh trị; gia cố mái dốc (taluy) chống xói, chống sụt trượt và các công trình gia cố mái dốc của kết cấu hạ tầng giao thông đường thủy.
Tiêu chuẩn này không áp dụng cho các kết cấu được làm từ sản phẩm lưới kim loại có và không tráng phủ, được chế tạo theo phương pháp hàn cơ khí.

Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).
– TCVN 8422:2010, Thiết kế tầng lọc ngược công trình thủy công.
– TCVN 2053:1993, Dây thép mạ kẽm thông dụng.
– TCVN 9844:2013, Yêu cầu thiết kế, thi công và nghiệm thu vải địa kỹ thuật trong xây dựng nền đắp trên đất yếu.
– ASTM A641, Standard Specification forZinc-Coated (Galvanized) Carbon Steel Wire.
– ASTM A90/90M, Standard Test Methodfor Weight [Mass] of Coating on Iron and Steel Articles with Zinc or Zinc-AlloyCoatings.
– ASTM A856, Standard Specification for Zinc-5 %Aluminum-Mischmetal Alloy-Coated Carbon SteelWire.
– ASTM A809, Standard Specification forAluminum-Coated (Aluminized) Carbon Steel Wire.
– ASTM A764, Standard Specification forMetallic Coated Carbon Steel Wire, Coated at Size and Drawn to Size forMechanical Springs.
– ASTM A313, Standard Specification forStainless Steel Spring Wire.
– ASTM A370, Standard Methods and Definitions forMechanical Testing of Steel Products.
– ASTM A761, Standard Specification forCorrugated Steel Structural Plate, Zinc-Coated.
– ASTM A975, Standard Specificationfor Double-Twisted Hexagonal Mesh Gabions and Revet Mattresses (Metallic-CoatedSteel Wire or Metallic-Coated Steel Wire With Poly Vinyl Chloride) (PVC)Coating).
– ASTM B117, Standard Method of SaltSpray (Fog) Testing .
– ASTM D792, Standard Test Methodsfor Density and Specific Gravity (Relative Density) of Plastics byDisplacement.
– ASTM D412, Standard Method ofTension Testing of Vulcanized rubber.
– ASTM D2240, Standard Test Methodfor Rubber Property – Durometer Hardness.
– ASTM D1242, Standard Test Methodsfor Resistance of PlasticMaterials to Abrasion.
– ASTM D6711, Standard Practice forSpecifying Rock toFill Gabions, Revet Mattresses, and Gabion Mattresses.
– ASTM D7014, Standard Practice forAssembly and Placement of Double-Twisted Wire Mesh Gabions and Revet Mattresses.
– BS 8002:1994, Code of practice forEarth retaining structures.
– BS 8006:1995, Strengthened / reinforced soilsand otherfills.
– BS EN 10244, Steel wire and wire products -Non-ferrous metallic coatings on steel wire.
– FHWA-NHI-09-112, Bridge Scour and StreamInstability Countermeasures: Experience, Selection, and Design Guidance.

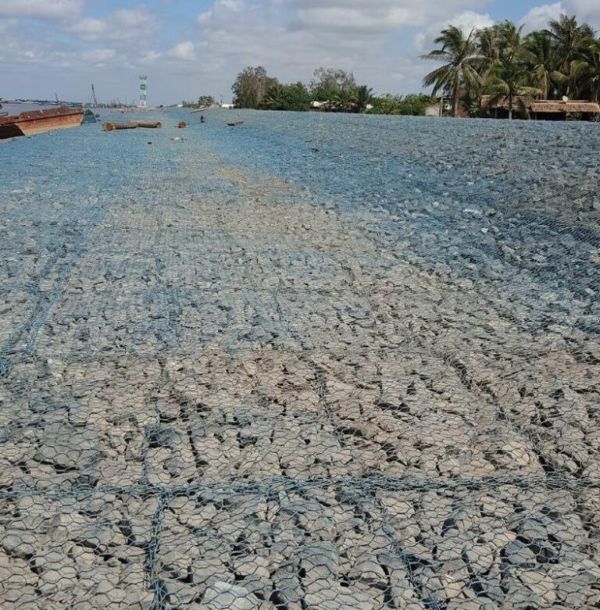

Hình ảnh thiết kế ứng dụng của rọ đá.
Hình ảnh thiết kế ứng dụng của rọ đá.

Thuật ngữ và định nghĩa.

Tiêu chuẩn này áp dụng các thuật ngữvà định nghĩa sau:

Lưới lục giác xoắn kép

Là tấm lưới thép có mắt lưới được sản xuất bằng phương pháp đan trên dây truyền đan lục giác xoắn kép mà ở đó các cặp dây thép được xoắn chặt vào nhau ít nhất ba vòng và kết nối với dây liền kề để tạo thành những mắt lưới hình lục giác. Dây thép sử dụng chế tạo mắt lưới lục giác xoắn kép sử dụng cho công trình được mạ kẽm, mạ nhôm kẽm và mạ kẽm tráng phủ nhựa để tăng tuổi thọ dưới tác động ăn mòn điện hóa của môi trường.

Hộp rọ đá

Được sản xuất từ các tấm lưới lục giác xoắn kép sau khi buộc liên kết có dạng hình hộp. Cấu tạo chi tiết hộp rọ đá gồm một tấm thân liền mặt trước, đáy, mặt ngoài, nắp kết hợp với sườn và vách ngăn bằng dây buộc hoặc chốt thép. Rọ được chia thành các khoang chứa đá bằng các vách ngăn . Nhằm tránh sự chuyển vị của đá sau khi xếp. Sau khi lắp đặt vào vị trí công trình, rọ được đổ đầy đá . Và được liên kết với nhau tạo thành kết cấu liền khối. Các hộp rọ đá được chế tạo có chiều cao sau khi xếp đá từ 0,3m đến 1,0m sử dụng cho công tác chịu lực và bảo vệ.

Thảm đá

Được sản xuất từ các tấm lưới lục giác xoắn kép sau khi buộc liên kết có dạng hình hộp mỏng dạng thảm. Cấu tạo chi tiết thảm đá gồm một tấm lưới liền đáy và hai sườn kết hợp với các tấm vách ngăn và nắp thảm bằng dây buộc hoặc chốt thép. Thảm đá được chia thành cáckhoang chứa đá bằng các vách ngăn nhằm tránh sự chuyển vị của đá sau khi xếp. Thảm đá có kích thước chiều cao sau khi xếp đá là 0,17m, 0,23m và 0,30m sử dụng cho công tác chống xói.
3.4. Thảm rọ đá
Là sự kết hợp của hộp rọ đá và thảm đá, được chế tạo và sử dụng khi có yêu cầu cao về khả năng kết hợp công tác chịu lực và chống xói. Thảm rọ đá có chiều caotừ 0,3m đến 0,5m được sử dụng chống xói nơi có dòng chảy mạnh, hộ chân tường chắn trọng lực và các công trình đê chắn sóng.

Rồng đá

Là sản phẩm được sản xuất từ mắt lưới lục giác xoắn kép . Có kết cấu hình trụ sau khi liên kết hai mép khổ lưới bằng dây buộc, phía hai đầu buộc túm bằng dây buộc sau khi xếp đá. Rồng đá được sử dụng hộ chân đê, hộ chân tường chắn và tạo đốngđá đổ trong công tác chỉnh trị dòng chảy.

Rọ đá neo

Là một kết cấu rọ đá đặc biệt sử dụng trong các công trình đất có cốt. Rọ đá neo có cấu tạo hình chữ “L” . Gồm một tấm lưới liền làm lưới neo và hộp rọ . Trong đó, phần lưới neo giữ vai trò cốt gia cường cho nền đất.  Phần hộp rọ tạo khuôn cho nền đất có cốt và bảo vệ chúng khỏi phá hủy cơ học.

Dây lưới

Là dây thép trựctiếp tham gia tạo nên mắt lưới lục giác trên dây truyền đan.

Dây viền

Là dây thép viền xung quanh tấm lưới lục giác xoắn kép đưa vào trong lúc đan lưới hoặc chế tạo khi bo đầu các tấm lưới bằng dụng cụ cơ khí khi hoàn thiện. Dây viền có kích thước lớn hơn dây lưới, là vị trí liên kết các cấu kiện lưới bằng dây buộc hoặc chốt thép khi tạo hình hộp.

Dây buộc

Là dây thép sử dụng cho rọ đá và thảm đá. Dây buộc được công nhân sử dụng để buộc nắp rọ/thảm và liên kết các cấu kiện với nhau.

Chốt thép

Là loại chốt được bắn bằng súng để liên kết các cấu kiện với nhau thay vì sử dụng phương pháp buộc bằng dây buộc. Chốt thép là loại dây thép chống gỉ hoặc dây cókhả năng chịu ăn mòn điện hóa rất cao, có đường kính 3,0mm và khả năng chịu ứng suất lực lớn hơn 1750N/mm2.

Dây neo

Dùng để neo hai mặt rọ khi thi công.

Dây thép mạ kẽm nhúng nóng

Là dây thép được mạ tráng phủ bằng phương pháp nhúng nóng kẽm mà ở trên dây truyền mạ, dây thép sau khi được xử lý bề mặt chạy trực tiếp qua bể kẽm nóng để kẽm nguyên chất bám trực tiếp vào bề mặt dây thép.

Dây thép mạ hợp kim nhôm kẽm

Là dây thép được mạ tráng phủ bằng hợp kim nhôm (Al) kẽm (Zn) với hàm lượng 95% Zn +5%Al hoặc 90%Zn + 10%Al nhằm đạt được tuổi thọ rất cao cho dây dưới tác động ăn mòn điện hóa của môi trường.

Dây thép mạ kẽm bọc nhựa PVC

Khi rọ đá, thảm đá làm việc trong điều kiện có các tác động xấu đến lớp phủ kẽm của dây, dây thép sẽ được bọc thêm lớp nhựa PVC để tăng tuổi thọ cho dây dưới tác động ăn mòn điện hóa của môi trường.

Vải địa kỹ thuật làm lớp lọc

Vải địa kỹ thuật là loại vải được quy định sử dụng làm lớp lọc được đặt nơi tiếp xúc giữa hệ thống rọ đá, thảm đá với nền đất có chỉ tiêu quy định tại tiêu chuẩn TCVN 9844:2013.

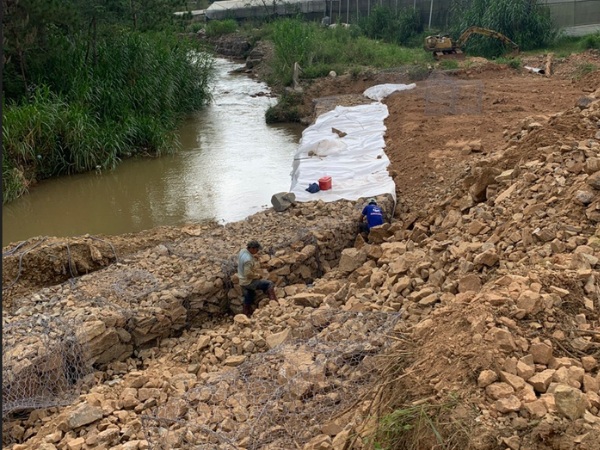

Hình ảnh thiết kế ứng dụng của rọ đá.

Hình ảnh thiết kế ứng dụng của rọ đá.

Phân loại và ứng dụng

Rọ đáthảm đá và các sản phẩm mắt lưới lục giác xoắn kép được phân loại theo chức năng, mục đích ứng dụng khi thiết kế. Các chức năng chính và mục đích ứng dụng sản phẩm được thể hiện trong Bảng 1.
Bảng 1 – Phân loại thảm – rọ đá
Sản phẩm Chức năng sơ cấp Chức năng thứ cấp Ứng dụng cơ bản
Rọ đá – Bảo vệ

– Chịu lực

– Chống xói

– Thoát nước

-Tường chắn đất

– Kết cấu chân khay

– Lớp bảo vệ mái dốc

– Các kết cấu tràn, chỉnh trị dòng, đê đập trọng lực …

Thảm đá – Chống xói

– Thoát nước

– Bảo vệ

– Chịu lực – Thảm chống xói bờ, mái dốc

– Đáy kênh dẫn dòng

Rọ thảm đá – Bảo vệ

– Chịu lực

– Chống xói

– Thoát nước – Chân khay tường trọng lực.

– Các kết cấu bảo vệ, chống xói mái dốc đặc biệt.

– Thân đáy đập tràn, kênh dẫn dòng, bể tiêu năng …

Rồng đá – Bảo vệ

– Chịu lực

– Chống xói

– Thoát nước – Hộ chân khay, chân đê.

– Các kết cấu chỉnh trị (Đê chắn sóng, đá đổ)

Rọ đá neo – Chịu lực

– Bảo vệ

– Gia cường nền

– Thoát nước – Tường chắn rọ đá neo (Tường đất có cốt bản mặt rọ đá)
Rọ đá neo – Chịu lực

– Bảo vệ

– Gia cường nền

– Thoát nước – Tường chắn rọ đá neo (Tường đất có cốt bản mặt rọ đá)
Lưới lục giác xoắn kép – Bảo vệ – Hệ thống lưới bảo vệ.
Việc lựa chọn sản phẩm cụ thể ứng dụng cho công trình dựa theo yêu cầu kỹ thuật, tuổi thọ sản phẩm được quy định tại Điều 5 và Phụ lục C của tiêu chuẩn này.

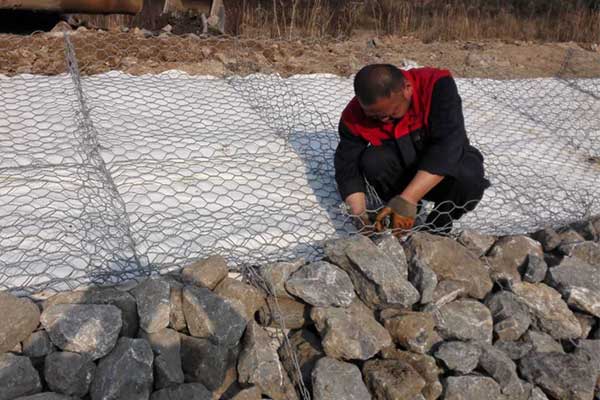

Hình ảnh thiết kế ứng dụng của rọ đá.
Hình ảnh thiết kế ứng dụng của rọ đá.

Yêu cầu chung

Yêu cầu chung đối với lưới lục giác xoắn kép

Yêu cầu về chế tạo

Lưới lục giác xoắn kép được chế tạo từ dây thép mạ kẽm, mạ hợp kim kẽm và mạ kẽm bọc nhựa được sản xuất trên dây chuyền đan lưới mắt lục giác xoắn kép để tạo thành các khổ lưới trước khi chế tạo rọ đáthảm đá và các sản phẩm ứng dụng cụ thể.
Các dây viền song song với nút xoắn kép được lồng vào trong quá trình chế tạo lưới. Các dây viền vuông góc với nút xoắn kép sử dụng cùng kích thước và chủng loại dây được bo bằng máy hoặc dụng cụ cơ khí bằng cách luồn qua nút xoắn kép và gập xuống ít nhất một mắt lưới, hoặc liên kết vặn dây lưới vào thanh dây viền ít nhất hai vòng kép.

Yêu cầuvề kích thước mắt lưới

Các yêu cầu về kích thước mắt lưới của lưới lục giác xoắn kép được quy định tại Bảng2.
Bảng 2 – Kíchthước mắt lưới và sai số cho phép
Ký hiệu mắt lưới Kích thước D Kích thước mắt lưới danh định Sai số kích thước mắt lưới so với kích thước mắt lưới danh định
6×8 63 63 x 85 ± 10%
8×10 83 83 x 114 ± 10%
10×12 102 102 x 135 ± 10%
Kích thước mắt lưới danh định là kích thước thực tế của mắt lưới đo theo phương dọc và phương ngang, được chế tạo từ nhà sản xuất và đạt được ứng suất chịu kéo cao nhất. Kích thước mắt lưới ở trạng thái chờ hoạt động khi thi công tiệm cận với kích thước mắt lưới danh định.
Sai số về kích thước mắt lưới là khoảng cho phép xảy ra khi chế tạo sản phẩm, đóng gói, thi công công trình có sự biến dạng so với kích thước mắt lưới danh định.

Yêu cầuvà các chỉ tiêu cơ lý của dây thép mạ và dây thép mạ bọc nhựa.

Yêu cầu về đường kính dây thép mạ và dây thép mạ bọc nhựa
Dây thép mạ sử dụng chế tạo từng loại lưới lục giác xoắn kép là loại dây được mạ kẽm nhúng nóng, dây mạ hợp kim nhôm kẽm (Gafan) với hàm lượng 95%Zn + 5%Al hoặc 90%Zn + 10% Al, có đường kính được quy định tại Bảng 3.
Đường kính dây thép được xác định là đường kính ngoài bao gồm cả lớp mạ của dây. Đối với dây thép mạ bọc nhựa thì đường kính dây thép mạ bọc nhựa là đường kính ngoài đo được sau khi đã bọc nhựa.
Bảng 3 – Đường kính dây thép mạ
Đơn vị tính bằng milimét
Ký hiệu mắt lưới Đường kính dây thép mạ của dây lưới Đường kính dây thép mạ của dây viền Đường kính dây thép mạ của dây buộc Ghi chú
Yêu cầu đối với lưới đan dây thép mạ không bọc nhựa
6×8 2.2

2.4

2.7

2.7

3.0

3.4

2.2
8×10 2.7

3.0

3.4

3.8

2.2
10×12 3.0 3.8 2.2
Yêu cầu đối với lưới đan dây thép mạ bọc nhựa
6×8 3.2

3.4

3.7

3.7

4.0

4.4

3.2
8×10 3.7

4.0

4.4

4.8

3.2
10×12 4.0 4.8 3.2
Sai số của dây thép mạ và dây thép mạ bọc nhựa
Sai số của dây thép mạ, dây thép mạ bọcnhựa được quy định tại Bảng 4.
Bảng 4 – Sai số cho phép của dây thép mạ, dây thép mạ bọc nhựa
Đơn vị tính bằng milimét
Đường kính dây thép mạ Sai số cho phép Đường kính dây thép mạ bọc nhựa Sai số cho phép
2.2

2.4

± 0.06 3.2

3.4

± 0.06
2.7

3.0

± 0.08 3.4

3.7

± 0.08
3.4 ± 0.10 4.4 ± 0.10
3.8 ± 0.15 4.8 ± 0.15

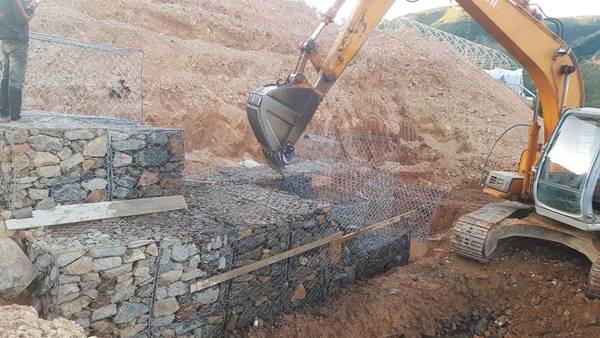

Hình ảnh thiết kế ứng dụng của rọ đá.
Hình ảnh thiết kế ứng dụng của rọ đá.
Chỉ tiêu cơ lý của dây thép mạ
Dây thép mạ sử dụng chế tạo lưới lục giác xoắn kép rọ đá là loại dây có cường độ chịu kéo từ 38 – 52 Kg/mm2 với độ giãn dài không nhỏ hơn 12%, thử nghiệm theo phương pháp quy định tại tiêu chuẩn BS EN10244-2 hoặcASTM-A370. Có thể lựa chọn một trong hai phương pháp trên và giá trị sau khi thử nghiệm được quy đổi về đơn vị Kg/mm2 diện tích mặt cắt của dây thép.
Khối lượng mạ trên đơn vị diện tích của lớp kẽm, hợp kim nhôm kẽm (Gafan)
Khối lượng mạ kẽm, hợp kim nhôm kẽm (Gafan)bảo vệ dây thép sử dụng sản xuất lưới lục giác xoắn kép để giảm thiểu quá trình ăn mòn điện hóa được quy định tại Bảng 5.
Bảng 5 – Khối lượng của lớp mạ kẽm, mạ hợp kim nhôm kẽm(gafan) theo đơn vị diện tích
Đường kính dây thép mạ kẽm

(m)

Khối lượng lớp kẽm mạ/đơn vị diện tích mạ

(g/m2)

Phương pháp thử nghiệm Đường kính dây thép mạ hợp kim nhôm kẽm

(mm)

Khối lượng hợp kim nhôm kẽm mạ/ đơn vị diện tích mạ

(g/m2)

Phương pháp thử
2.2

2.4 và 2.7

3.0 và 3.4

3.8

230

245

265

275

BS EN10244-2 hoặc ASTM A 90/A90M 2.2

2.4 và 2.7

3.0 và 3.4

3.8

230

245

265

275

BS EN10244-2 hoặc ASTM A 90/A 90M
CHÚ THÍCH 1: Lớp mạ của dây thép của mắt lưới lục giác xoắn kép có khối lượng lớp mạ trên đơn vị diện tích mạ (g/m2) tương đương các trị số Class A, BS EN10244-2 hoặc Class 3, ASTM A641
CHÚ THÍCH 2: Nhà sản xuất và đơn vị thử nghiệm lựa chọn một trong hai phép thử cho mỗi chủng loại dây. Trong trường hợp có khác biệt đơn vị đo lường, giá trị thử nghiệm phải chuyển đổi về đơn vị g/m2 diện tích mạ.
Yêu cầuvề chỉ tiêu nhựa bọc
Dây thép mạ bọc nhựa dùng để làm dây chế tạo lưới thép mắt lưới lục giác, dây viền và dây buộc được bọc theo công nghệ ép đùn nóng chảy để lớp nhựa bọc phủ đều quanh dây thép mạ với chiều dày trung bình là 0,5mm. Dung sai của lớp nhựa bọc là 0,1mm với chỗ mỏng nhất chiều dày bọc nhựa không dưới 0,4mm.
Hỗn hợp hạt nhựa Poly Vinyl Chloride sửdụng chế tạo lớp bọc nhựa cho dây mạ có thành phần PVC nguyên sinh pha phụ gia UV phải thỏa mãn các thông số kỹ thuật tại Bảng 6.
Bảng 6 – Cácthông số kỹ thuật của nhựa PVC
Đặc tính kỹ thuật Đơn vị Đơn vị Phương pháp thử
Khối lượng riêng g/cm3 1.30-1.40 ASTM D792
Cường độ chịu kéo Kg/cm2 ≥ 210 ASTM D412
Độ cứng D 50-60 ASTM D2240
Độ giãn dài kéo đứt % ≥ 200 ASTM D412
Modul đàn hồi tại 100% độ giãn dài Kg/cm2 ≥190 ASTM D412
Khả năng chống mài mòn % <12 ASTM D1242
Thử nghiệm phun muối (thời gian) h 3000 ASTM B117
Độ xâm thực của lõi thép tính từ mặt cắt đầu dây không vượt quá 25mm khi ngâm mẫu thử trong dung dịch HCl 5% trong 2000h mm ≤ 25 ASTM B117
CHÚ THÍCH: Các chỉ tiêu từ có số thứ tự từ 1 đến 5 tiến hành thử nghiệm cho mỗi mẫu thử bất kỳ theo quy định tại Điều 13: Phương pháp thử nghiệm, tiêu chuẩn ASTM A975. Các chỉ tiêu có số thứ tự từ 6 đến 8 nhà chế tạo xuất trình kết quả thử nghiệm đã được chứng nhận bởi đơn vị thử nghiệm độc lập đã tiến hành phép thử này với các công trình Hàng Hải trước khi được chấp thuận sử dụng của kỹ sư dự án.

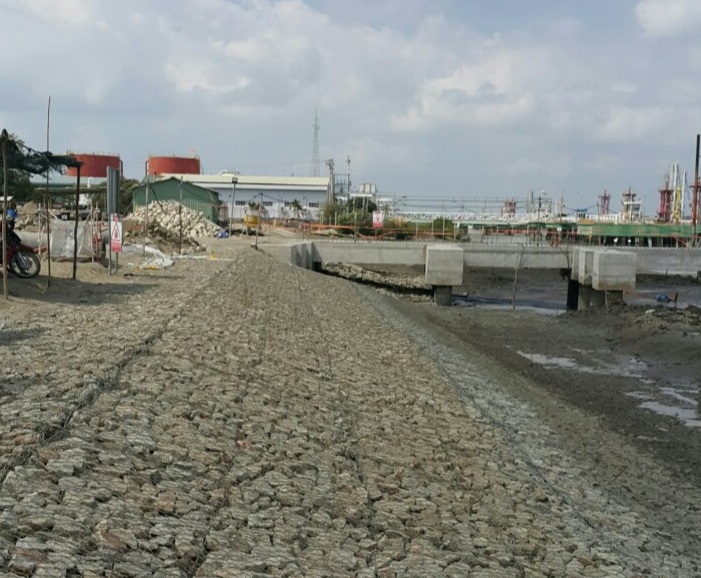

Hình ảnh thiết kế ứng dụng của rọ đá.
Hình ảnh thiết kế ứng dụng của rọ đá.

Yêu cầu đối với tuổi thọ và một số ứng dụng đối với công trình đặc biệt

Các sản phẩm rọ đá, thảm đá, thảm rọ đá và rọ đá neo tham gia các công trình đất có cốt và lưới bảo vệ mái dốc được tính toán thiết kế dài hạn và không có bảo dưỡng, do vậy việc xác định tuổi thọ cốt liệu và khả năng chịu lực tới hạn của cốt liệu cho bài toán thiết kế cần được xem xét.
Yêu cầu về chỉ tiêu cơ lý của lưới rọ đá mặt lục giác xoắn kép sử dụng làm công trình có cốt gia cường và hàng rào bảo vệ được quy định tại Bảng 7.
Bảng 7 – Yêu cầu cơ học của lưới sử dụng làm cốt gia cường và hàng rào bảo vệ
Chỉ tiêu Đơn vị Trị số của loại mắt lưới mạ kim loại D=83mm dây lưới 3,0mm Trị số của loại mắt lưới mạ kim loại bọc PVC D=83mm dây lưới 3,0mm Phương pháp thử
Lực căng mắt lưới theo hướng song song mắt xoắn kép kN/m >50 >42 Thử nghiệm theo Điều 13.1 tiêu chuẩn ASTM A975-97.
Lực căng mắt lưới theo hướng vuông góc mắt xoắn kép. kN/m >25 >20 Thử nghiệm theo Điều 13.1 tiêu chuẩn ASTM A975-97.
Khả năng chịu lực của liên kết buộc lưới. kN/m >20 >17.5 Thử nghiệm theo Điều 13.1 tiêu chuẩn ASTM A975-97.
Khả năng chịu chọc thủng. kN/m >25 >23 Thử nghiệm theo Điều 13.1 tiêu chuẩn ASTM A975-97.
CHÚ THÍCH: Đây là giá trị tối thiểu cần đạt được trước khi chấp thuận sử dụng vật liệu. Giá trị này làm cơ sở cho tư vấn xem xét khi tính toán kiểm toán ổn định.

Yêu cầu chung đối với sản phẩm làm từ mắt lưới lục giác xoắn kép

Yêu cầu về kích thước hình học và sai số cơ học

Kích thước hình học của rọ đá, thảm đá, thảm rọ đá
Kích thước hình học của rọ đá, thảm đá, thảm rọ đá chế tạo từ mắt lưới lục giác xoắn kép được mô tả trong Bảng 8 và Bảng 9. Một số kích thước không được liệt kê trong bảng này sẽ được tư vấn xem xét khi thiết kế vàđược nhà sản xuất chế tạo phù hợp yêu cầu.
Rọ đá
Kích thước rọ được xác định trong hồ sơ kỹ thuật như sau: B(m) x W(m) x H(m)
Trong đó:
– B: chiều dài của rọ đá tính theo đơn vị m.
– W: chiều rộng của rọ tính theo đơn vị m, thông thường là 1,0m.
– H: chiều cao của rọ đá tính theo đơn vị m, thông thường là 0,3m, 0,5m, 1,0m.Chiều cao của rọ đá không vượt quá 1,0m để tránh chuyển vị đá xếp trong rọ.
Bảng 8 – Kíchthước điển hình rọ đá
Chiều dài (m) Chiều rộng (m) Chiều cao (m) Số lượng ô chứa Thể tích chứa (m3)
2 1 0.3 2 0.6
3 1 0.3 3 0.9
4 1 0.3 3 1.2
2 1 0.5 2 1.0
3 1 0.5 3 1.5
4 1 0.5 3 2.0
2 1 1 2 2.0
3 1 1 3 3.0
4 1 1 4 4.0
CHÚ THÍCH: Sai số kích thước hình học về chiều dài, rộng, cao đối với rọ đá trước khi xếp đá vào rọ là ± 5%.

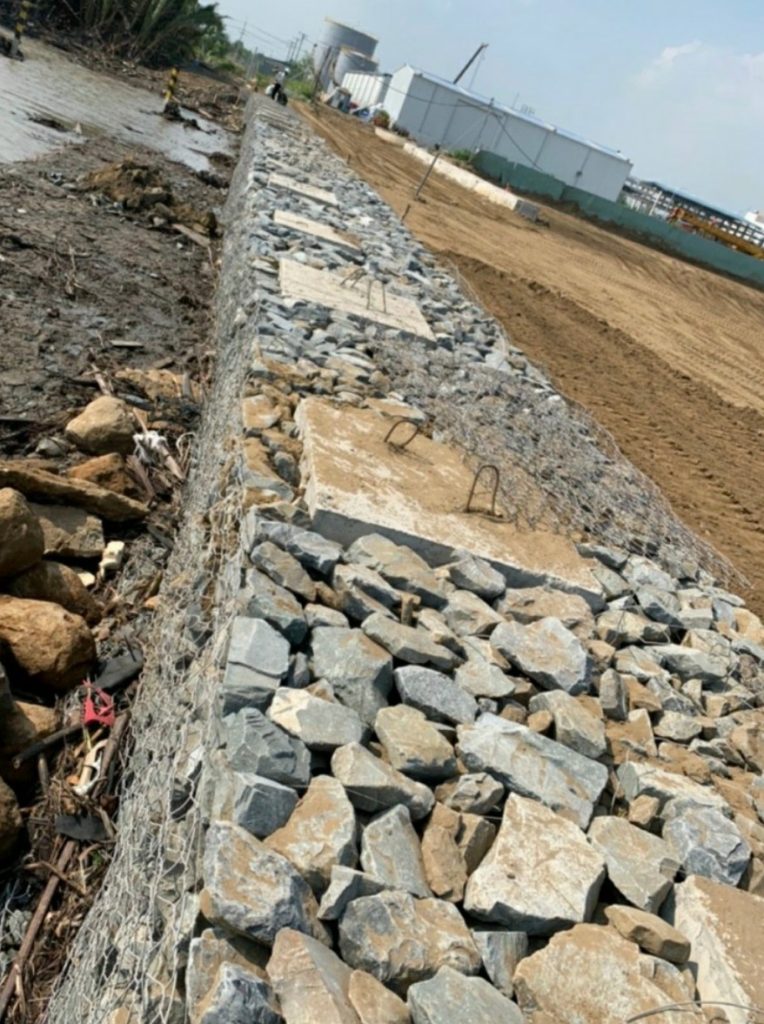

Hình ảnh thiết kế ứng dụng của rọ đá.
Hình ảnh thiết kế ứng dụng của rọ đá.

Thảm đá

Kích thước thảm đá được xác định tronghồ sơ kỹ thuật như sau: L(m) x W(m) x H(m)
Trong đó:
– L: chiều dài của thảm đá tính theođơn vị m.
– W: chiều rộng của thảm đá tính theo đơn vị m, thông thường là 2,0m.
– H: chiều cao của thảm đá tính theo đơn vị m,thông thường là 0,17m, 0,23m, 0,3m.
Bảng 9 – Kích thước điển hình thảm đá
Chiều dài (m) Chiều rộng (m) Chiều cao (m) Số lượng ô chứa Diện tích (m2)
3.0 2.0 0.3 3.0 6.0
4.0 2.0 0.3 4.0 8.0
5.0 2.0 0.3 5.0 10.0
6.0 2.0 0.3 6.0 12.0
3.0 2.0 0.23 3.0 6.0
4.0 2.0 0.23 4.0 8.0
5.0 2.0 0.23 5.0 10.0
6.0 2.0 0.23 6.0 12.0
3.0 2.0 0.17 3.0 6.0
4.0 2.0 0.17 4.0 8.0
5.0 2.0 0.17 5.0 10.0
6.0 2.0 0.17 6.0 12.0
CHÚ THÍCH: Sai số kích thước hình học về chiều dài, rộng đối với thảm rọ đá trước khi xếp đá vào thảm rọ đá là ± 5%, sai số đối với chiều cao là ± 10%.

Kích thước hình học của rọ đá neo.

Rọ đá neo là một sản phẩm chế tạo từ mắtlưới lục giác xoắn kép ứng dụng cho công trìnhđất có cốt.
Kích thước rọ đá neo được xác định theo công thức: L(m) x W(m) x H(m)
Trong đó:
– L: chiều dài của đuôi neo gồm cả phần đáy hộp rọ đá tính theo đơn vị m.
– W: chiều rộng của lưới neo và hộp rọtính theo đơn vị m, được kết nối theo chiều dài tuyến.
– H: chiều cao của rọ đá tính theo đơn vị m, thông thường là 0,5m và 1,0m. Chiều cao của hộp rọ đá neo không vượt quá 1,0m để tránh chuyển vị đá xếp trong rọ.
CHÚ THÍCH: Sai số kích thước của rọ đá neo là± 5% bao gồm cả phần đuôi neo sửdụng làm cốt gia cường.

Kích thước hình học của rồng đá

Rồng đá được tạo hình bằng việc buộc liên kết hai mép viền bằng dây buộc hoặc chốt thép của khổ lưới tạo thành hình trụ và buộc túm hai đầu sau khi xếp đá bên trong.
Khổ lưới chế tạo rồng đá đường kính 0,6m là tấm lưới 1,9 (m) x (L(m) + 1m)sử dụng buộc túm hai đầu. Hiện nay đang sử dụng thiết bị thả rồng 10m, do đókích thước khổ lưới của rồng đá là 1,9(m) x 11,0(m). Đối với các kích thước chiều dài khác, tư vấn dự án dựa vào công thức trên để đưa ra thiết kế phù hợp.
Hình ảnh thiết kế ứng dụng của rọ đá.
Hình ảnh thiết kế ứng dụng của rọ đá.

Các yêu cầu chế tạo

Chế tạo tại nhà máy
Rọ đáthảm đá và các sản phẩm mắt lưới lục giác được sản xuất. Liên kết một phần cấu kiện bằng dây buộc, ép . Và đóng thành kiện kèm theo nhãn mác bao bì nhận dạng và sử dụng phương tiện chuyên chở đến công trường. Các biện pháp quản lý chất lượng trong quá trình chuyên chở, lựa chọn phương pháp bốc dỡ . Và thi công là rất quan trọng.
Chế tạo tạicông trường
Một số chủng loại rọ thảm đá có thể được chế tạo lại tại công trường cho phù hợp kích thước sử dụng do việc điều chỉnh các kích thước khi thi công. Việc chế tạo lại phải được cắt theo bản vẽ đã được chấp thuận và định hình lại đúng kỹ thuật bằng dụng cụ cơ khí đáp ứng yêu cầu tại tiêu chuẩn này.

Yêu cầu kỹ thuật trong công trình đất có cốt.

Tổng quan công trình đất có cốt có sử dụng hệ thống rọ đá.

Các công trình đất có cốt sử dụng hệ thống rọ đá đã được thi công rất nhiều công trình giao thông quan trọng tại Việt Nam. Một số công trình có nền đắp cao trên 18,0m đã hoạt động hiệu quả.
Hệ thống sản phẩm mắt lưới lục giác tham gia vào các công trình đất có cốt với các ứng dụng sau:
– Thảm rọ đá trọng lực: Được ứng dụng như một lớp gia cường cho móng nền đắp cao và chống xói cho chân tường chắn đất có cốt.
– Rọ đá neo: Được ứng dụng vào công trình đất có cốt với phần neo . Và phần hộp đá là một liên kết liền trong đó phần neo ứng dụng như lớp cốt gia cường nền đắp . Và phần hộp rọ sử dụng tạo khuôn và bảo vệ cơ học cho nền đắp đất có cốt.
– Rọ đá: Các hộp rọ đá được xếp như một kết cấu đi cùng với cốt gia cường như lưới địa kỹ thuật hoặc vải gia cường để tạo khuôn đường và bảo vệ cơ học nền đắp.
Đối với hệ thống tường đất có cốt, lưới neo và hộp rọ được coi là không thể duy tu được.

Ứng dụng lưới lục giác xoắn kép trong công trình đất có cốt

Các công trình đất có cốt ứng dụng lưới lục giác xoắn kép phải đáp ứng các yêu cầu vật liệu sau:
– Kích thước mắt lưới: D=83mm (Loại mắt8x10);
– Đường kính dây thép mạ/dây thép mạ bọc nhựa của dây lưới: 2,7mm/3,7mm;
– Đường kính dây thép mạ/dây thép mạ bọc nhựa của dây viền: 3,4mm/4,4mm;
– Khối lượng lớp mạ kẽm, hợp kim kẽm: >260g/m2 kiểm tra theo phương pháp BS EN 10244-2 hoặc ASTM A90/90M;
– Lực căng mắt lưới theo trụcmắt xoắn: 42 kN/m, kiểm tra theo Điều 13.1 tiêu chuẩn ASTM A975-97. Dây buộc sử dụng cùng loại phủ mạ và bọc nhựa.Các chỉ tiêu cơ lý và nhựa bọc đáp ứng các yêu cầu Điều 5 của tiêu chuẩn này.
Hình ảnh thiết kế ứng dụng của rọ đá.
Hình ảnh thiết kế ứng dụng của tiêu chuẩn rọ đá.

Yêu cầu kỹ thuật trong công trình tường trọng lực

Hình dạng mặt cắt ngang và kết cấu tường chắn trọng lực

Tường chắn trọng lực rọ đá là một thiết kế tường chắn đất kết cấu mềm có khả năng chịu lực và bảo vệ khối đắp phía sau tường trong các điều kiện địa chất kém ổn định. Một số tường chắn rọ đá được thiết kế thực hiện chức năng chỉnh trị và làm thân đập khóa bảo vệ công trình như đê chắn sóng, kè khóa bảo vệ dưới tác động của dòng chảy.
Hình dạng cơ bản của tường chắn rọ đá là dạng hình thang, nhưng các mặt bên trong và bên ngoài có thể là thẳng hay là dạng bậc.
Chiều rộng của các bậc theo phương ngang không nên vượt quá chiều cao của rọ. Mặt ngoài của tường nên được xếp phẳng và tạo độn ghiêng về phía trong để làm tăng độ ổn định của tường.
Các kết cấu tường chắn thường được thiết kế với các module dưới 8m với chiều cao tường không vượt quá hai lần chân tường chắn.
Đối với các công trình trên sông hay những nơi mực nước thường xuyên thay đổi, phía sau tường phải bố trí tầng lọc ngược để ngăn đất cát đắp sau tường không bị thoát ra ngoài qua tường rọ đá. Phía ngoài và chân tường chắn sử dụng kết cấu thảm rọ đá hộ chân.
Tường rọ đá vẫn có thể làm việc bình thường ngay cả khi kết cấu rọ đá bị phá hủy.Trong trường hợp này có thể gia cố tường đá bằng cách bơm vữa xi măng vào trong tường. Tuy nhiên cần phải kiểm tra và khảo sát để tin tưởng rằng nền móng công trình đã đạt được độ ổn định lâu dài.

Yêu cầu về lưới lục giác xoắn kép trong công trình tường chắn trọng lực

Các ứng dụng sản phẩm mắt lưới lục giác trong tường chắn trọng lực phải được kiểm tra tính ổn định (ổn định trượt,ổn định lật, ổn định tổng thể) khi thiết kế và có xem xét đến tuổi thọ của tường để có ứng dụng sản phẩm phù hợp.
Các sản phẩm  rọ đá, thảm đá ứng dụng công trình tường chắn trọng lực phải đáp ứng yêu cầu sau đây:
Bảng 11 – Rọ đá trong kết cấu tường trọng lực
Chiều cao tường (m) Mắt lưới sử dụng (mm) Đường kính dây (mm) Điều kiện môi trường có ăn mòn Điều kiện bình thường
2-4 D=80

D=100

2.7 đối với bọc nhựa,

3.0 đối với không bọc nhựa.

Dùng dây Mạ Zn, mạ Gafan, mạ Zn bọc nhựa nhựa Dùng dây mạ Zn, dây mạ Zn bọc nhựa
4-6 D=80 2.7 đối với bọc nhựa,

3.0 đối với không bọc nhựa.

Dùng dây Mạ Zn, mạ Gafan, mạ Zn bọc nhựa nhựa Dùng dây mạ Zn, dây mạ Zn bọc nhựa
6-6 D=80 2.7 đối với bọc nhựa,

3.0 đối với không bọc nhựa.

Dùng dây Mạ Zn, mạ Gafan, mạ Zn bọc nhựa nhựa Dùng dây mạ Zn, dây mạ Zn bọc nhựa
Việc lựa chọn chủng loại mắt lưới phù hợp tùy thuộc vào tuổi thọ dự kiếncủa công trình.
VÍ DỤ: Tường chắn trọng lực cao 6m ta có thể chọn chỉ tiêu sau:
– Rọ đá: Thi công thân tường.
– Thảm đá: Thi công móng và hộ chân.
– Chỉ tiêu kỹ thuật: Mắt lưới lục giác xoắn kép D=80mm (Kích thước danh định 83mmx114mm), đường kính dây thép lưới mạ kẽm/mạ kẽm bọc nhựa: 2,7mm/3,7mm, đường kính dây thép viền mạ kẽm/mạ kẽm bọc nhựa: 3,4mm/4,4mm. Khối lượng lớp kẽm mạ> 275g/m2.Các chỉ tiêu cơ lý của dây thép, chỉ tiêu kỹ thuật của nhựa bọc tuân theo Điều 6 của tiêu chuẩn này.
Hình ảnh thiết kế ứng dụng của rọ đá.

Hình ảnh  thiết ứng dụng của rọ đá.

Yêu cầu kỹ thuật trong công trình bảo vệ mái dốc

Mặt cắt điển hình

Thảm đá được sử dụng phổ biến cho các công trình bảo vệ mái dốc đào/đắp hay mái dốc nạo vét.
Rọ đáthảm đá được lắp đặt vào vị trí công trình trước khi đá được lấp đầy trong thảm. Điều này cũng có thể áp dụng đối với thảm đá lắp đặt ở những vùng nước nông. Tuy nhiên, việc thi công xếp đá vào trong thảm đòi hỏi phải có sự kiểm tra và giám sát chặt chẽ. Và phải được kỹ sư hiện trường chấp thuận. Một số mặt cắt ngang điển hình thể hiện dưới đây.
Đối với các trường hợp địa chất nền đất yếu.  Hay kè có độ dốc lớn, nên bố trí lớp lót bằng vải địa kỹ thuật trước khi trải thảm đá.

Yêu cầu kỹ thuật

Tiêu chuẩn thảm đá

Thảm đá phải được lắp đặt liên tục và mở rộng ra ngoài khu vực cần được bảo vệ để đảm bảo rằng các liên kết ở hai phía thượng lưu và hạ lưu công trình luôn luôn ổn định và bền vững dưới mọi tác động của chế độ thủy lực. Khoảng cách mở rộng về hai phía nên được lấy bằng chiều rộng của lòng dẫn đối với phía thượng lưu và bằng 1,5 lần chiều rộng lòng dẫn đối với phía hạ lưu. Quy mô, kích thước của thảm đá cũng như phạm vi khu vực cần bảo vệ phải được xác định bằng nhiều phương pháp khác nhau như khảo sát đo đạc thực địa, sử dụng ảnh viễn thám, phương pháp thực nghiệm hay phương pháp mô phỏng số.
Theo phương đứng, thảm đá bảo vệ mái dốc phải có độ vượt cao so với mực nước thiết kế. Đối với đoạn sông rộng, độ vượt cao khoảng từ 40cm đến 60cm. Đối với đoạn sông hẹp hoặc đoạn sông uốn khúc độ vượt cao khoảng 60cm đến 90cm. Về phía chân mái dốc,trong mọi trường hợp hoặc phải lắp đặt ít nhất một tấm thảm trên mặt phẳng đáy nằm ngang, hoặc một tấm cuối cùng nằm trọn vẹn trong nền đất đáy như thể hiện trong hình vẽ dưới đây. Chiều rộng của tấm thảmđáy này phải được xác định đủ lớn để bảo vệ chân kè không bị xói.
Hình ảnh thiết kế ứng dụng của rọ đá.
Hình ảnh thiết kế ứng dụng của rọ đá.

Các yêu cầu kỹ thuật trong công trình chỉnh trị, chống xói và kè bờc

Phân loại các công trình chỉnh trị, chống xói và kè bờ

Các công trình chỉnh trị sông, chống xói và bảo vệ bờ dưới tác động của dòng chảy, điều kiện thủy văn, sóng biển và phương tiện giao thông thủy có sử dụng hệ thống rọ đáthảm đá được phân loại theo nguyên tắc có và không có thể duy tu được như sau:
Bảng 12 -Phân loại công trình chỉnh trị
Công trình Thời gian sử dụng Khả năng duy tu bảo dưỡng Yêu cầu
Đê chắn sóng Dài hạn Không thể duy tu Tuổi thọ công trình cao

Khả năng chịu lực lớn

Đập khóa nắn dòng chảy Dài hạn Khó duy tu Tuổi thọ công trình cao

Khả năng chịu lực lớn

Kè chống xói bờ Dài hạn Có thể duy tu Tuổi thọ công trình theo yêu cầu
Các công trình ngắn hạn, tạm thi công Ngắn hạn không duy tu Đáp ứng yêu cầu, thời gian thi công

Yêu cầu về lưới lục giác xoắn kép trong công trình chỉnh trị, chống xói và kè bờ

Rọ đáthảm đá sử dụng cho các công trình chỉnh trị, chống xói và kè bờ được xem xét tùy thuộc vào tính chất công trình, yêu cầu tuổi thọ và các tính toán kỹ thuật dưới tác động của dòng chảy để lựa chọn ứng dụng phù hợp.
Đối với các công trình chỉnh trị và đập khóa, rọ và thảm đá sử dụng cho công trình sử dụng loại mắt D=80mm với dây mạ kẽm, mạ Gafan, mạ kẽm bọc nhựa có đường kính tối thiểu 2,7/3,7 mm để tăng tuổi thọ công trình.
ối với các công trình chống xói và kè bờ, tùy thuộc vào mức cấp độ công trình, điều kiện dòng chảy và các tính toán kỹ thuật để lựa chọnphù hợp về chủng loại và chiều cao kết cấu. Các chỉ dẫn thiết kế được tham khảo tại Phụ lục B tiêu chuẩn này.
Hình ảnh thiết kế ứng dụng của rọ đá.
Hình ảnh thiết kế ứng dụng của rọ đá.

Tiêu chuẩn quốc gia TCVN 10335:2014 về rọ đá, thảm đá (phần 12)

Yêu cầu về vật liệuxếp trong và vải địa kỹ thuật

Yêu cầu về đá xếp trong rọ đá, thảm đá

Đá sử dụng để xếp vào bên trong rọ đáthảm đá là loại đá cuội khai thác từ tự nhiên hoặc đá khai thác từ các mỏ đã được tuyển chọn kích thước phù hợp với mắt lưới và chiều cao xếp của kết cấu rọ đá, thảm đá để các cỡ đá nhỏ không bị lọt qua mắt lưới. Các đá bị phong hóa không sử dụng làm vật liệu xếp trong rọ, thảm. Chủng loại đá xếp trong rọ, thảm cần đồng nhất về chất lượng như độ đặc, cường độ chịu nénvà độ bền theo thời gian.
Tùy thuộc vào phương pháp thi công và yêu cầu độ chặt xếp rọ, thảm, đá xếp có thể là hỗn hợp cấp phối gồm các kích thước nhỏ hơn yêu cầu để chèn và giảm thiểu độ rỗng, kích thước lớn hơn yêu cầu nhưng thành phần này sẽ không vượt quá 5% mỗi loại so với kích thước phù hợp yêu cầu.
Kích thước phù hợp của đá xếp được quy định theo Bảng 13.

Bảng 13 – Yêu cầu tiêu chuẩn đá trong rọ, thảm

Kết cấu Chiều cao khối xếp (m) Kích thước phù hợp (mm)
Thảm đá chống xói, loại nhỏ 0.17 76-127
Thảm đá chống xói loại trung 0.23 76-127
Thảm đá, Hộp rọ đá, thảm rọ đá 0.3 102-203
Hộp rọ đá, Hộp rọ đá neo. 0.5 và 1.0 102-203
Rồng đá 0.6 102-203
Yêu cầu về độ chặt của đá xếp trong rọ đáthảm đá: Đá được xếp trong rọ, thảm phải đảm bảo độ chặt tối thiểu là 60% so với khối vật liệu đặc. Kỹ sư và nhà thầu xếp thử 01 cấu kiện rọ, thảm đá tại hiện trường trước khi triển khai thi công thực địa.

Yêu cầu về vải địa kỹ thuật

Ngoại trừ các đánh giá và yêu cầu xử lý khác về địa kỹ thuật cho nền đất yếu và kiểm soát ảnh hưởng thủy lực dòng chảy, vải địa kỹ thuật sử dụng chocác công trình ứng dụng hệ thống rọ đá thảm đá đóng vai trò thoát nước và lớp lọc và nhằm giữ lại thành phần hạt đất tại các vị trí tiếp giáp với rọ đá.
Yêu cầu kỹ thuật và các chỉ tiêu cơ lý của vải địa kỹ thuật được quy định trong tiêu chuẩn TCVN 9844 : 2013.
Hình ảnh ứng dụng rọ đá.
Hình ảnh ứng dụng  rọ đá.

Các yêu cầu đối với công tác thi công và nghiệm thu

Yêu cầu đối với công tác thi công

Yêu cầu đối với công tác khảo sát thiết kế công trình

Công tác khảo sát thiết kế công trình được thực hiện trong suốt quá trình lập dự án, thiết kế kỹ thuật.  Và quá trình thi công để đánh giá phương án thiết kế, thi công và lựa chọn ứng dụng phù hợp.
Các đánh giá quá trình khảo sát phải đưa ra được các số liệu về thực tại địa chất thủy văn, số liệu về địa chất đất nền, khả năng thoát nước, các số liệu về thủy lực dòng chảy . Và ảnh hưởng môi trường đến ứng dụng hệ thống rọ đá.
Sự thay đổi về dòng chảy và thủy văn có thể thay đổi rất lớn đến địa hình thi công.  Theo thời gian do vậy công tác khảo sát địa hình cần được thực hiện các đánh giá lại trong quá trình thi công.

Yêu cầu công tác xử lý nền đất khi thi công hệ thống rọ, thảm đá

Đối với các công trình ứng dụng hệ thống rọ đáthảm đá . Nếu có các yêu cầu cải tạo nền đất yếu . Và xử lý địa kỹ thuật, công việc này cần phải được thực hiện trước khi tiến hành thi công hệ thống rọ, thảm đá.

a) Với các công trình thủy như đê chắn sóng, kè bờ … có kích thước lớn yêu cầu có lớp đệm đá dưới chân công trình để đạt được độ ổn định lâu dài và đảm bảo tuổi thọ công trình theo yêu cầu.Một số các yêu cầu với công tác đá đổ như sau:

– Cần phải nạo vét lớp bùn cát lắng đọng trên bề mặt hố móng trước khi lấp đá. Hoặc bùn cát, lắng đọng trên bề mặt lớp đá đệm trong thời gian buộc phải ngừng việc.
– Đổ đá phải tính đến lượng dự trữ do lún của công trình. Và do đá chìm vào trong đất.
– Khi thi công lớp đá đệm, cần phải thường xuyên đo sâu . Và xác định lượng đá đã sử dụng để kiểm tra mức độ lún của lớp đá đã đổ.
– Phải dùng đá hộc sắc cạnh để thi công lớp đệm đá. Chỉ được phép dùng đá nhẵn cạnh khi được sự thỏa thuận của cơ quan thiết kế.

– Đá dùng phải thỏa mãn các chỉ tiêu sau đây:

+ Cường độ của đá đệm không được nhỏ hơn 300 kg/cm2.
+ Không được nứt, phong hóa và không được lẫn thành phần sét và các thành phần tan rã khác.
+ Tỷ số giữa cường độ giới hạn khi nén mẫu ở trạng thái bão hòa nước với cường độ giới hạn khi nén mẫu ở trạng thái sấy khô đến mức khối lượng cố định không được nhỏ hơn: 0,9 đối với đá mácma hoặc 0,7 đối với đá trầm tích.
+ Không được dùng đá có cấu trúc hạt dẹt với tỉ số giữa kích thước lớn nhất . Và kích thước lớn nhất và kích thước nhỏ nhất của hòn đá lớn hơn 3.
– Có thể dùng phương pháp thủ công, hoặc cơ giới để tiến hành san bề mặt lớp đá đệm.
– Dùng phương pháp thủ công để san lớp đá đệm,phải nghiêm ngặt tuân theo những quy định trong “Quy trình thi công và nghiệm thu công tác lăn kỹ thuật trong xây dựng cảng sông và cảng biển” (điểm 1-3).
– Tùy theo yêu cầu kỹ thuật của mỗi dạng kết cấu, việc san lớp đệm đá phải đạt theo từng cấp, xác định theo mức độ sai số về cao độ san.
– Nghiêm cấm dùng đá dăm, sỏi khi san lớp đệm đá dưới các kết cấu đòi hỏi mức độ san thô.

b) Với các công trình ứng dụng hệ thống rọ đá, thảm đá yêu cầu có tầng lọc ngược để ngăn đất đắp sau tường không bị thoát ra ngoài, tầng lọc ngược này phải đạt các yêu cầu sau:

– Chiều dày, thành phần các lớp cũng như kích cỡ đá đổ vào tầng lọc ngược được quy định theo thiết kế.
– Chất lượng đá thi công tầng lọc ngược phải đảm bảo độ bền vững cao. Làm việc tốt trong suốt quá trình tồn tại của công trình. Cho phép dùng đá dăm gia công từ đá hộc thỏa mãn yêu cầu của Điều “a)” của tiêu chuẩn này hoặc dùng đá dăm thông thường, loại cứng không tan rã.
– Đổ vật liệu vào tầng lọc phải tiến hành theo các khuôn đặt. Tại những chỗ thay đổi chiều cao tầng lọc, cứ hơn 20m phải đặt ít nhất 1 khuôn.
Khi lấp phần tầng lọc ngược ngập nước cần phải kiểm tra bằng cách. Thường xuyên đo sâu mặt cắt ngang của tầng lọc ngược tại những điểm quy định.
Hình ảnh ứng dụng rọ đá.
Hình ảnh ứng dụng tiêu chuẩn rọ đá thảm .

Yêu cầu về biện pháp và tổ chức thi công rọ đá, thảm đá

Công tác chuẩn bị thi công

a) Chuẩn bị vật liệu

* Chuẩn bị rọ, thảm thép:
Rọ đá, thảm được chế tạo sẵn tại nhà máy theo kích thước thiết kế, buộc thành từng kiện theo từng loại tấm buộc sẵn với khung định hình. Rọ đá, thảm sẽ được ghép buộc tại công trường.
Các lô rọ đáthảm đá khi sử dụng đều được xuất trình phiếu xuất kho . Và kiểm định chất lượng sản xuất của cơ sở sản xuất. Các tấm lưới được buộc chặt thành kiện vận chuyển đến công trường mới lắp ráp.
Cốt thép làm rọ, thảm phải đúng chủng loại thiết kế. Là loại thép mạ hoặc mạ và bọc nhựa, đảm bảo đường kính, lớp mạ bền chặt, không bị bong rộp, trầy xước quá giới hạn quy định. Đảm bảo các yêu cầu được quy định ở Điều5 của tiêu chuẩn này. Dây buộc và các dây thép gia cường, các giằng ngang cũng phải được mạ hoặc mạ và bọc nhựa.
Các rọ đáthảm đá phải đảm bảo chất lượng và kích thước theo yêu cầu thiết kế, trước khi đưa vào thi công đều được Kỹ sư giám sát kiểm tra chấp thuận.
* Chuẩn bị đá đổ
Phải tiến hành lựa chọn các nguồn cung cấp đá cho công trình. Công tác này bao gồm việc khảo sát kiểm tra, đánh giá về khả năng đáp ứng các chỉ tiêu kỹ thuật. Khả năng cung cấp vật liệu theo tiến độ công trình làm cơ sở để Tư vấn giám sát chấp thuận nguồn cung cấp vật liệu.
Đá từ nguồn cung cấp phải được tập kết về bãi chứa tại chân công trình. Để tiến hành các công tác kiểm tra, đánh giá chất lượng vật liệu . Làm cơ sở để Tư vấn giámsát chấp thuận đưa vật liệu vào sử dụng trong công trình.

b) Chuẩn bị mặt bằng thi công

Tiến hành kiểm tra hệ thống cọc, mốc định vị tim và mép công trình.
Việc thi công lắp đặt rọ, thảm chỉ được tiến hành khi mặt bằng thi công đã được nghiệm thu, lớp đệm bên dưới . Cũng như , tầng lọc ngược đã được thi công hoàn tất và được Tư vấn giám sát chấp nhận.

c) Chuẩn bị thiết bị và các dụng cụ thi công

– Dụng cụ thi công rọ đá, thảm đá: Các dụng cụ cần thiết cho công tác lắp dựng rọ, thảm như: Xà beng để gò ép rọ đá khi cần đậy và buộc, kìm mũi dài, móc khóa,các dụng cụ khác như: giá khuôn, cọc thép neo, thanh văng, tăng đơ …
– Các thiết bị thi công: các thiết bị cần thiết cho công tác bố trí rọ, thảm đá, công tác đổ đá …
Lắp dựng rọ, thảm
Công tác lắp dựng rọ, thảm được tiếnhành theo các quy định ở Phụ lục A.
Ở những chỗ khô ráo, công tác này được thực hiện ngay tại vị trí sẽ đặt rọ đá để không làm biến dạng hoặc hư hại rọ, thảm.

Để đảm bảo chất lượng công trình cần phải đảm bảo các điều kiện sau:

– Khi lắp dựng không được làm hư hại lớp phủ của dây.
– Tất cả các tấm lưới thép cần được chế tạo trong nhà máy. Những tấm này được tính toán đầy đủ các dự phòng . Để khi lắp ghép lại thì được một rọ, thảm đúng như kích thước thiết kế.
– Khi ghép buộc phải đảm bảo các tấm lưới thép căng và phẳng, các mặt đứng và các vách ngăn thẳng đứng, các góc đúng yêu cầu của thiết kế, các nút buộc liên kết đúng kỹ thuật.
Hình ảnh thí nghiệm rọ đá.

Hình ảnh thí nghiệm rọ đá.

Bố trí rọ đá, thảm đá
Sau khi được lắp dựng, nhà thầu đặt rọ đáthảm đá vào đúng vị trí thiết kế. Trước khi đổ đá, phải làm các công việc sau:
– Ở những chỗ nước sâu, sử dụng thợ lặn để kiểm tra vị trí và liên kết giữa các rọ, các thảm so với yêu cầu thiết kế, hiệu chỉnh vị trí nếu có sai phạm.
– Đặt các rọ đá, thảm đá trống lên nền móng đã hoàn thiện, buộc liên kết các rọ với nhau, các thảm với nhau (với tất cảcác rọ (thảm) bên cạnh và rọ(thảm) dưới đã hoàn thiện). Nguyên tắc liên kết là cạnh giáp cạnh. Kỹ thuật buộc giống như buộc ghép rọ, thảm đá, dây buộc phải liên tục.
– Kéo căng rọ, thảm trước và trong quá trình đổ đá nhằm làm cho rọ, thảm đá được phẳng đẹp, không bị phình, bị lún xệ xuống và không bị méo.

Đơn vị thi công phải lập bản vẽ thi công, ví dụ ở đây là cho công trình ứng dụng nhiều lớp, bao gồm:

– Mặt bằng lớp rọ thứ nhất (dưới cùng) hoặc thảm đá hộ chân của công trình có mấu với tuyến định vị cơ sở của công trình.
– Mặt bằng của mỗi lớp tiếp sau có mấu với mặt bằng lớp thứ nhất.
– Các mặt cắt ngang của công trình tương ứng với mặt bằng các lớp rọ, thảm đá.
– Mặt chính diện của tường tương ứng với mặt bằng và mặt cắt ngang, ghi rõ kích thước của các rọ, thảm.
– Độ nghiêng cho phép lớn nhất và nhỏ nhất của mặt chính công trình và cao độ lớp trên cùng.
– Số lượng mỗi loại ở mỗi lớp.
Khi lập tổng tiến độ thi công công trình nhất thiết phải lập tiến độ thi công chi tiết công tác xếp rọ, thảm và đổ đá.
– Tiến độ thi công phải quy định phương pháp đặt rọ, thảm (theo lớp hoặc phân đoạn), trình tự xếp, thời gian xếp mỗi lớp.
– Khi nền đất yếu và khi lớp đệm dày trên 3m nên tiến hành xây dựng thí nghiệm một phân đoạn.
Trước khi đặt rọ đáthảm đá lên lớp đệm hoặc tầng lọc ngược cần phải định vị tuyến mặt của tầng thứ nhất. Định vị dưới nước thực hiện bằng cách dẫn các tuyến định vị trên cạn xuống lớp đệm và cố định các tuyến đó ở lớp đệm. Các khối mặt chính đặt sát vào tuyến ấy.
Đặt các rọ, thảm cần tuân theo sai sốcho phép nêu trong Bảng 14.

Bảng 14 – Sai số cho phép khi tiến hành đặt rọ đá

Số TT Tên sai số Đối với các đoạn thẳng

Trị số cho phép (mm)

Đối với các góc và chỗ tiếp giáp

Trị số cho phép (mm)

1 Độ lệch của tuyến chính 30 20
2 Các chỗ lồi hay lõm của rọ, thảm so với mặt chính 30 20
3 Sai số theo chiều cao của từng lớp rọ, thảm 4 20
Trong quá trình xếp lớp và đổ đá lớp thứ nhất phải thường xuyên dùng máy đo đạc kiểm tra tuyến mặt công trình, xác định và so sánh cao độ thực tế đỉnh lớp và cao độ trong bản vẽ thi công.
Lớp thứ hai và các lớp tiếp theo được đặt phù hợp với bản vẽ thi công và tiến độ thi công tương tự như lớp thứ nhất. Chỉ có thể đặt và đổ đá lớp sau sau khi lớp trước đã lún đến một trị số thiết kế dự kiến.
Khi xếp các rọ đá, thảm đá của lớp thứ hai và các lớp tiếp theo phải dùng các lớp nằm dưới để làm chuẩn hỗ trợ các rọ, thảm trong mặt bằng. Để giữ thẳng tuyến mặt chính diện phải dùng máy đo đạc kiểm tra theo các mốc định vị trên cạn.
Trong quá trình đặt các rọ, thảm và đổ đá cần phải dùng máy cao đạc kiểm tra mặt phẳng trên của mỗi lớp rọ, thảm đá.

Sau khi đặt mỗi lớp rọ đá, thảm đá cần phải ghi chép những tài liệu sau:

– Bản vẽ mặt bằng của từng lớp có ghi rõ ngày tháng xếp, đổ đá.
– Nhật kí và bản vẽ của tất cả những lần cao đạc tiến hành trong thời gian đặt mỗi lớp và trong quá trình theo dõi những lớp đó trước khi đặt lớp tiếp theo.
Những khu vực đặc biệt của rọ, thảm đá gồm phần cuối và các góc, phần giáp với công trình hiện có, những chỗ thay đổi của mặt cắt dọc, các điều kiện đất nền v.v… cần phải thi công đặc biệt cẩn thận, vì những khu vực đó dễ dàng bị biến dạng.
Việc đặt rọ đá được phép có những sai số không vượt quá trị số nêu trong Bảng 15.
Bảng 15 – Saisố cho phép của từng khối so với mặt phẳng lớp
Số TT Chiều cao tường Chiều đứng

Sai số cho phép của tường rọ đá (mm)

Chiều ngang

Sai số cho phép của tường rọ đá (mm)

1 2m-2.5m 100 100
2 3m-3.5m 120 100
3 4m-4.5m 120 100
4 5m-5.5m 150 100
5 6m 150 150
CHÚ THÍCH: Sai số cho phép nêu ở bảng trên chỉ được biểu hiện cục bộ, không lớn hơn 40% của tổng số đo kiểm tra

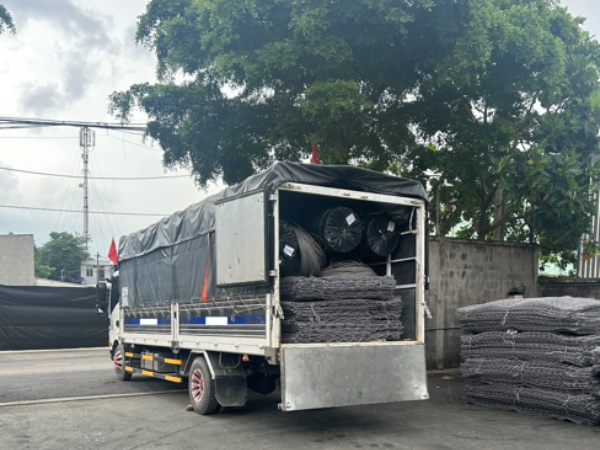

Hình ảnh rọ đá được sản xuất, đóng kiện tại xưởng.
Hình ảnh Tiêu chuẩn thảm  rọ đá làm tường chắn.

Nghiệm thu lớp đệm đá và tầng lọc ngược

a) Cần phải nghiệm thu lớp đệm đá đãsan phẳng trước khi đặt rọ đá, thảm đá.
Đối với các công trình ở nơi nước sâu, phải dùng thước đo sâu để đo độ sâu và dùng thợ lặn kiểm tra các khu vực đã san. Đo sâu phải tiến hành khi sóng nhỏ hơn cấp 2(0,25m – 0,75m).
Sau khi hoàn thành công việc và khắc phục những thiếu sót cần phảivẽ các mặt cắt thực tế của lớp đệm lên bản vẽ thi công.
Sai số về kích thước của những mặt cắt công trình bằng đá đổ, so với thiết kế, không vượt quá 5% với điều kiện phải đảm bảo cao độ đỉnh của lớp đệm.
Các tài liệu phải trình khi nghiệm thu lớp đệm đá cần phải có:
– Bình đồ hoàn công của những khu vực nghiệm thu (sơ họa).
– Các mặt cắt ngang và dọc của công trình và kết quả theo dõi lún.
– Các số liệu về kích thước và hình dáng của đá đổ, các kết quả thí nghiệm vật liệu đá.
– Các biên bản nghiệm thu trong từng giai đoạn công tác xây dựng nền, định vị… hoàn thành trước lúc xếp rọ,thảm.
– Nhật ký theo dõi lún.
– Nhật ký công tác.
Khi nghiệm thu từng phần lớp đệm đá cần phải kiểm tra:
– Cường độ, độ lớn của đá sử dụng.
– Độ lún của khối đá lấp.
– Kiểu san.
– Khối lượng đá đổ.
– Các kích thước thực tế của lớp đệm theo mặt bằng và theo cao độ.
b) Nghiệm thu tầng lọc ngược
Nghiệm thu công tác thi công tầng lọc ngược được tiến hành trên cơ sở quan sát bên ngoài và kiểm tra các tài liệu kỹ thuật do đơn vị thi công xuất trình.

Cần phải trình những tài liệu sau đây cho Hội đồng nghiệm thu:

– Các bản vẽ thi công tầng lọc ngược trên đó có vẽ các mặt cắt thực tế đã thi công.
– Những số liệu về chất lượng vật liệu sử dụng.
– Những số liệu về khối lượng công tác đã thực hiện.
– Nhật kí thi công.
– Những số liệu theo dõi lún và biến dạng khi thi công tầng lọc ngược.
– Những số liệu về tình trạng kỹ thuật đặc biệt khi thicông.
Hình ảnh rọ đá được sản xuất, đóng kiện tại xưởng.
Hình ảnh ứng dụng tiêu chuẩn rọ đá.

Nghiệm thu vật liệu dùng cho kết cấu rọ đá và thảm đá

Sau khi vật liệu được tập kết tại chân công trình, kỹ sư và nhà thầu tiến hành cắt mẫu thử nghiệm gửi đến phòng thử nghiệm độc lập để kiểm tra thực tế hàng hóa đã giao đến công trường đáp ứng chất lượng dựán yêu cầu. Mẫu thử phải là mẫu đại diện tiêu biểu cho lô hàng hóa được giao tới công trường theo chuyến hoặc với tần suất tối thiểu như sau:
– Đối với rọ đá neo: 01 mẫu thử nghiệm cho 1000 chiếc.
– Đối với thảm đá, thảm rọ đá: 01 mẫu thử nghiệm cho 500 chiếc.
– Đối với rọ đá: 01 mẫu thử nghiệm cho 2000 chiếc.
– Đối với rồng đá: 01 mẫu thử nghiệm cho 1000 chiếc.
Nhà sản xuất cung cấp 01 mẫu thử nhựa gốc để đơn vị thí nghiệm độc lập căn cứ kiểm tra các chỉ tiêu của nhựa bọc.
Căn cứ kếtquả thử nghiệm của đơn vị thử nghiệm độc lập với yêu cầu dự án, kỹ sư đánh giá chất lượng đáp ứng yêu cầu dự án đưa ra trước khi tiến hành thi công.Vật liệu được chấp nhận khi thỏa mãn tất cả các chỉ tiêu cơ lý được quy định tại Điều 5 của tiêu chuẩn này hoặc các chỉ tiêu cơ lý tham khảo Phụ lục C của tiêu chuẩn này.

Nghiệm thu công tác xếp rọ và đổ đá

Các rọ, thảm đá đã đặt phải đảm bảo các yêu cầu trong Bảng 14 và Bảng 15 của tiêu chuẩn này.
Cần phải xuất trình những tài liệu kỹ thuật sau đây cho hội đồng nghiệm thu:
– Sổ nhật kí thao tác các rọ, thảm đá.
– Những số liệu kiểm tra tình trạng lớpđệm trước khi xếp rọ, thảm đá.
– Các biên bản công tác định vị.
– Các bản vẽ thi công xếp rọ, thảm vàđổ đá (vị trí mặt bằng và độ cao của từng lớp).
– Nhật kí thi công.
– Bản kê các sai số cho phép so với thiết kế.
– Những số liệu quan sát độ lún và biến dạng của rọ, thảm đá trong giai đoạn thi công.
– Những biên bản về tình trạng kỹ thuật đặc biệt xảy ra tại chỗ trong thời kì thi công.
– Nghiệm thu xếp rọ, thảm cần phải tiến hành kiểm tra:
– Tình trạng lớp đệm của những lần xếp và đổ đá trước theo những số liệu khảo sát của thợ lặn và biên bản trung gian.
– Kích thước các rọ, thảm đá (chung và theo từng lớp) và việc bố trí các rọ, thảm (trên mặt bằng và theo chiều cao).
– Số lượng các rọ, thảm đã đặt theo mỗi lớp vàbố trí chúng trên mặt bằng và theo chiều cao.
Hình ảnh rọ đá được sản xuất, đóng kiện tại xưởng.
Hình ảnh ứng dụng rọ đá.

Tin tức liên quan

Các sản phẩm vừa xem
top button
