Bảng tra cường độ chịu nén bê tông mác 200, 250, 300

Ngày đăng: 29 Tháng 6, 2026

Cường độ bê tông là chỉ số kỹ thuật phản ánh khả năng chịu tải trọng và quyết định tuổi thọ an toàn cho kết cấu tòa nhà. Kỹ sư thấu hiểu các thông số cường độ chịu nén của bê tông đưa ra phương án tính toán cốt thép tối ưu. Đồng thời, các nhà thầu cũng dễ dàng kiểm soát chất lượng vật liệu đầu vào và nghiệm thu công trình suôn sẻ. Bài viết này sẽ phân tích về cường độ chịu nén của bê tông, cung cấp các bảng tra cường độ để bạn ứng dụng hiệu quả vào thực tế.

Tìm hiểu bảng tra cường độ bê tông theo mác chuẩn

Mục lục

1 Cường độ chịu nén bê tông là gì?
2 Bảng tra cường độ chịu nén bê tông mác 200, 250, 300
- 2.1 Bảng quy đổi mác bê tông (M) và cấp độ bền (B) với cường độ chịu nén
- 2.2 Bảng tra cường độ bê tông theo ngày tuổi
3 Các yếu tố ảnh hưởng tới cường độ bê tông
4 Phương pháp kiểm tra cường độ bê tông
- 4.1 Phương pháp phá hủy (thí nghiệm nén mẫu)
- 4.2 Phương pháp không phá hủy
5 Công thức tính cường độ bê tông theo ngày tuổi

Cường độ chịu nén bê tông là gì?

Cường độ chịu nén của bê tông là khả năng vật liệu chống lại lực nén tác động lên nó trước khi xảy ra phá hủy. Chỉ số này được kỹ sư xác định thông qua thí nghiệm nén mẫu tại phòng thí nghiệm và được xem là thông số quan trọng khi thiết kế kết cấu, đồng thời là căn cứ pháp lý để nghiệm thu chất lượng công trình.

Đơn vị đo cường độ bê tông

Lực phá hủy mẫu thử, khi chia cho diện tích chịu lực, sẽ cho ra trị số cường độ nén. Hai hệ đơn vị phổ biến gồm:

kg/cm²: hệ đơn vị truyền thống, gắn liền với cách gọi mác bê tông quen thuộc (Mác 200, Mác 250, Mác 300…).
MPa (hay N/mm²): hệ đơn vị tiêu chuẩn dùng trong thiết kế hiện đại, với tỷ lệ quy đổi tương đối 1 MPa ≈ 10 kg/cm².

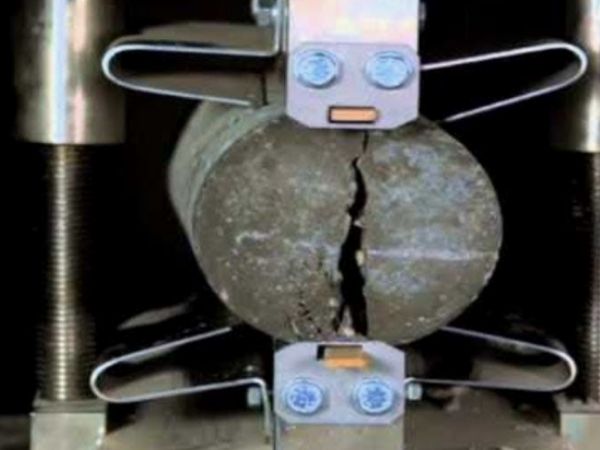

Cường độ chịu nén bê tông phản ánh khả năng chịu lực của bê tông

Tiêu chuẩn mẫu thử và tuổi bê tông

Phòng thí nghiệm đúc mẫu bê tông theo kích thước chuẩn 150 × 150 × 150 mm dạng lập phương, hoặc mẫu hình trụ tùy tiêu chuẩn áp dụng. Mẫu thử trải qua 28 ngày bảo dưỡng trong điều kiện tiêu chuẩn trước khi đưa vào nén phá hủy. Bê tông vẫn tiếp tục phát triển cường độ sau mốc này, tuy nhiên mác thiết kế chính thức luôn được tính tại thời điểm 28 ngày tuổi.

Bảng tra cường độ chịu nén bê tông mác 200, 250, 300

Tổng hợp hai bảng tra cường độ bê tông quan trọng mà kỹ sư và nhà thầu cần nắm là bảng quy đổi giữa mác bê tông, cấp độ bền và cường độ chịu nén; cùng bảng tra cường độ phát triển theo từng ngày tuổi bê tông.

Bảng quy đổi mác bê tông (M) và cấp độ bền (B) với cường độ chịu nén

Cấp độ bền (B) là khái niệm được sử dụng rộng rãi trong các tiêu chuẩn thiết kế kết cấu bê tông cốt thép hiện đại. Dưới đây là bảng số liệu quy đổi tương ứng giữa mác bê tông (M) và cấp độ bền (B) theo tiêu chuẩn kỹ thuật giúp các giám sát viên kiểm tra sự tương thích của hồ sơ kỹ thuật.

Cấp độ bền (B)	Mác bê tông (M)	Cường độ chịu nén tương ứng (MPa)
B3.5	M50	4.50
B5	M75	6.42
B7.5	M100	9.63
B10	M150	12.84
B12.5	M150	16.05
B15	M200	19.27
B20	M250	25.69
B22.5	M300	28.90
B25	M350	32.11
B27.5	M350	35.32
B30	M400	38.53
B35	M450	44.95
B40	M500	51.37
B45	M600	57.80
B50	M650	64.22
B55	M700	70.64
B60	M800	77.06
B70	M900	89.90
B80	M1000	102.75

Lưu ý từ chuyên gia: Việc quy đổi này chỉ mang tính chất tương đối để phục vụ công tác tra cứu nhanh. Các kỹ sư bắt buộc phải tham khảo văn bản gốc TCVN 5574:2018 để có thông tin chính xác nhất về cấp độ bền B và các cường độ tính toán tương ứng cho từng loại cấu kiện đặc thù.

Bảng tra cường độ bê tông theo ngày tuổi

Quá trình thủy hóa của xi măng diễn ra liên tục và tạo ra sự tăng trưởng độ cứng theo thời gian. Dưới đây là bảng thông số ước tính tỷ lệ phát triển cường độ bê tông theo ngày tuổi dành cho loại Mác 250 (Tương đương cấp độ bền B20):

Ngày tuổi	Tỷ lệ phát triển cường độ (tối thiểu)	Cường độ ước tính (M250/B20)
3 ngày (R3)	~ 40%	100 kg/cm²
7 ngày (R7)	~ 65% – 70%	162,5 – 175 kg/cm²
14 ngày (R14)	~ 85% – 90%	212,5 – 225 kg/cm²
28 ngày (R28)	95% – 100%	250 kg/cm² (đạt mác)

Lưu ý: Bảng trên chỉ mang tính tham khảo cho cấp phối M250/B20. Tốc độ phát triển cường độ chịu nén của bê tông còn phụ thuộc vào loại xi măng, nhiệt độ môi trường và điều kiện bảo dưỡng tại công trường.

Các yếu tố ảnh hưởng tới cường độ bê tông

Nhiều yếu tố tác động trực tiếp đến kết quả cường độ bê tông sau khi đông cứng. Nắm rõ các yếu tố này giúp kỹ sư kiểm soát chất lượng ngay từ khâu thi công thay vì chỉ phát hiện vấn đề khi kiểm tra mẫu:

Tỷ lệ nước/xi măng (W/C): Tỷ lệ nước trên xi măng càng thấp, bê tông càng đặc chắc và đạt cường độ càng cao; ngược lại, dư nước làm tăng độ rỗng và giảm khả năng chịu lực.
Loại và mác xi măng: Xi măng có mác cao và tốc độ thủy hóa nhanh sẽ giúp bê tông phát triển cường độ sớm hơn ở các mốc R3, R7.
Chất lượng cốt liệu: Cát, đá sạch, đúng cấp phối hạt và không lẫn tạp chất hữu cơ góp phần tạo nên kết cấu bê tông đồng nhất, hạn chế rỗ và nứt.
Phụ gia bê tông: Phụ gia siêu dẻo, phụ gia tăng cường độ sớm hoặc phụ gia chống thấm có thể điều chỉnh tốc độ phát triển cường độ theo yêu cầu thiết kế.
Điều kiện bảo dưỡng: Bê tông cần được giữ ẩm và che chắn đúng cách trong những ngày đầu; bảo dưỡng kém khiến bề mặt mất nước nhanh, gây nứt và suy giảm cường độ.
Nhiệt độ môi trường: Nhiệt độ quá cao đẩy nhanh quá trình thủy hóa nhưng dễ gây nứt do co ngót nhiệt; nhiệt độ quá thấp lại làm chậm tốc độ phát triển cường độ.
Kỹ thuật đầm và đổ bê tông: Đầm không kỹ làm bê tông bị rỗ tổ ong, tồn tại bọt khí, từ đó làm giảm đáng kể cường độ chịu nén thực tế so với thiết kế.

Các yếu tố ảnh hưởng tới cường độ chịu lực của bê tông

Phương pháp kiểm tra cường độ bê tông

Việc kiểm tra cường độ bê tông được thực hiện chủ yếu qua hai nhóm phương pháp là phá hủy (nén mẫu trực tiếp) và không phá hủy (siêu âm, bật nẩy). Mỗi phương pháp phù hợp với một mục đích kiểm định khác nhau theo tiêu chuẩn hiện hành.

Phương pháp phá hủy (thí nghiệm nén mẫu)

Đây là nhóm phương pháp kiểm tra cường độ chịu nén của bê tông có độ chính xác cao nhất và mang tính pháp lý để nghiệm thu công trình.

Nén mẫu đúc sẵn (TCVN 3118:2022): Kỹ thuật viên lấy mẫu bê tông tươi ngay tại công trường, đúc thành các viên mẫu lập phương (thường 150 × 150 × 150 mm), bảo dưỡng theo tiêu chuẩn rồi đem nén trên máy nén thủy lực ở tuổi 28 ngày để xác định cường độ chính thức.
Nén mẫu khoan cắt từ kết cấu (TCVN 12252:2020): Khi cần kiểm tra trực tiếp chất lượng bê tông thực tế đã thi công, kỹ thuật viên khoan lấy lõi bê tông từ cấu kiện, mài phẳng hai đầu mẫu rồi đem nén phá hủy.

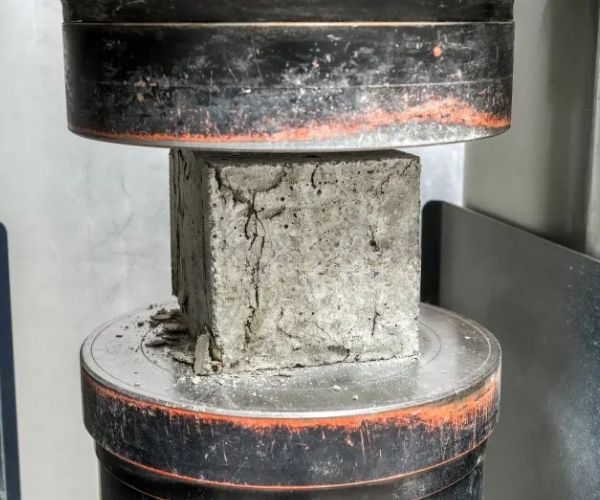

Phương pháp phá hủy để kiểm tra cường độ của bê tông

Phương pháp không phá hủy

Nhóm phương pháp kiểm tra cường độ bê tông áp dụng trực tiếp lên cấu kiện thực tế, phù hợp khi không thể lấy mẫu hoặc cần đánh giá nhanh hiện trạng công trình.

Súng bật nảy (búa thử bê tông): Thiết bị dùng lò xo đẩy piston đập vào bề mặt bê tông, sau đó đo độ nảy của búa để suy ra cường độ tương đối.
Máy siêu âm đo vận tốc truyền xung: Thiết bị đo thời gian truyền xung siêu âm qua khối bê tông, kết hợp tiêu chuẩn TCVN 13536:2022 để đánh giá chất lượng và độ đồng nhất bên trong kết cấu.

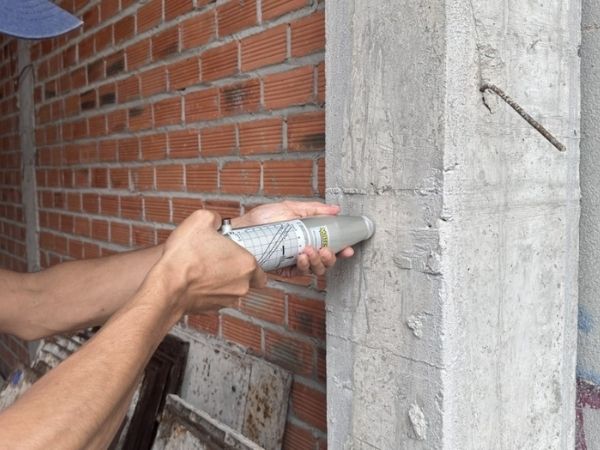

Phương pháp không phá hủy để kiểm tra cường độ của bê tông

Lưu ý: Phương pháp không phá hủy thường có sai số cao hơn phương pháp nén mẫu và cần được hiệu chuẩn đối chiếu định kỳ với kết quả nén mẫu thực tế.

Công thức tính cường độ bê tông theo ngày tuổi

Công thức phổ biến để ước tính hoặc quy đổi cường độ chịu nén của bê tông theo ngày tuổi n (với n > 3 ngày) dựa trên cường độ chuẩn ở 28 ngày tuổi được biểu diễn như sau:

R(n) / R(28) = lg(n) / lg(28)

Trong đó:

R(n): Cường độ bê tông ở tuổi n ngày (kg/cm² hoặc MPa).
R(28): Cường độ tiêu chuẩn của bê tông ở 28 ngày tuổi.
n: Tuổi của bê tông tính bằng ngày (n > 3).
lg: Logarit cơ số 10.

Ví dụ tính toán cụ thể:

Giả sử một mẻ bê tông mác 250 (M250) có cường độ tiêu chuẩn R28 = 250 kg/cm². Kỹ sư cần ước tính cường độ ở 7 ngày tuổi để quyết định thời điểm tháo cốp pha hoặc chuyển giai đoạn thi công:

R(7) = 250 × lg(7) / lg(28) = 250 × 0,845 / 1,447 ≈ 146 kg/cm² (khoảng 58% R28)

Kết quả tính theo công thức logarit (~58%) thấp hơn mức tham khảo thực nghiệm trong bảng tra (65% – 70%) ở mục trên, do mỗi mô hình ước tính dựa trên bộ dữ liệu thực nghiệm khác nhau. Vì vậy, giá trị R3 và R7 tính theo công thức chỉ có ý nghĩa tham khảo phục vụ thi công và chuyển giai đoạn, không có giá trị pháp lý để nghiệm thu hay thanh toán.

Lựa chọn đúng mác bê tông và kiểm soát chất lượng cường độ bê tông ngay từ đầu giúp công trình của bạn vừa đảm bảo an toàn kết cấu, vừa tối ưu chi phí đầu tư.
